数字化糖厂解决方案
一、方案概况
乐动官方网站(China)在线/注册/登陆/官网依靠多年积累的制糖高端装备和工厂软件实施和开发经验,以制糖生产流程的相关数据为基础,帮助用户建立生产过程控制层-PCS、生产过程执行层-MES、经营管理层-ERP三个层次系统的有机集成,可涵盖甘蔗砍运调度优化系统、数字化蔗场、数字化动力车间、数字化压榨车间、数字化制炼车间、全自动无人化包装车间、智能仓储和产品溯源等制糖生产过程,实现制糖生产周期的全自动控制与信息化管理,形成数字化糖厂生产模式,可达到以下经济指标:
1、产糖率提高0.5%;
2、节能20%以上;
3、每条生产线操作工可减少到100人;
4、生产成本降低10-15%。
该方案解决糖厂现有的“自动化孤岛”、“管理信息孤岛”问题,帮助糖厂实现精细管理、均衡生产、节能降耗、提高产品质量、增加产量、减少排放,降低成本,大幅提高企业经营管理水平,增强企业的市场竞争力,实现企业利润最大化。通过示范带动效应,引领中国糖业未来十年的发展。
二、系统架构
系统分为体系结构ERP/MES/PCS三个层次的,MES中间层在对上的ERP层提供数据资源和接口,对下的PCS层可以灵活扩展接入,完成生产过程自动化控制、生产过程管理、企业经营管理信息化等目的。

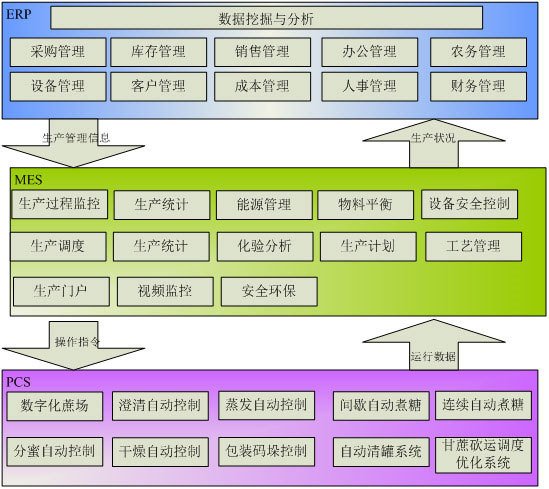

系统架构图
1)PCS层
采集制糖过程各参数对车间关键工艺进行分析、优化、以及建立控制模型,采用DCS过程控制技术和高效自动化设备,甘蔗砍运调度优化系统、蔗场数字化、澄清自动控制、蒸发自动控制、间歇自动煮糖控制、连续自动煮糖控制、分蜜自动控制、干燥自动控制、以及清罐、成糖糖包装等劳动密集工段全自动化控制。
2)MES层
建立集中控制室,对车间自动控制系统进行信息采集和交换,并建立各个工段之间互动控制模型,通过互动控制,能够有效的针对异常情况自动处理,减少人工参与,避免各个工序孤立控制,实现各个工段联动控制;集成各个过程控制子系统的信息和生产管理系统的信息,实现生产过程的管控一体化。主要达到物料均衡、水均衡、能源均衡、辅料均衡、工艺参数优化、生产安全、质量稳定可靠的目的。
3)ERP层
实现企业管理信息化,实施销售管理、采购管理、库存管理、办公管理,设备管理、人事管理、农务管理、财务管理、数据分析与挖掘等,实现企业各个系统间的数据集成和共享,消除数据孤岛,实现企业的精细化管理。

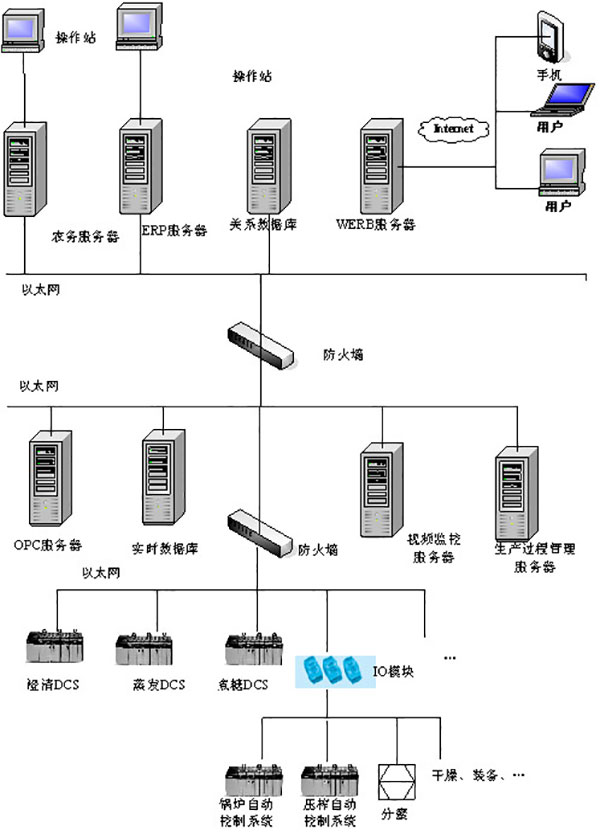

三、网络结构设计
在网络结构的整体设计时采用先进的层次化设计原则,将网络系统按照组织管理模式和地域分布进行垂直分层(按照管理模式划分)和水平分割(按照地域划分),从而将大型网络面临的复杂问题分解到多个层次、相对简单的网络中去解决。
层次化网络设计的主要优点是大大简化了网络的管理,便于对整个网络进行监控和管理;同时,也能够优化各层次网络、应用系统的性能,促进各项业务的协作和流程化发展。因此,根据企业组织管理结构,并结合各节点机构的地域分布,网络系统在垂直方向按照机构功能划分为PCS、MES、 ERP三个网络层。
